PCM-CL反應(yīng)粘結(jié)型高分子預(yù)鋪防水卷材采用了共聚物樹脂類高分子(HDPE、LDPE、EVA、PVC、ECB、TPO)等均片材為主體防水層，在其上表面或下表面涂一層具有蠕變功能橡膠瀝青自粘材料再覆以硅油防粘隔離膜制成的高分子自粘膠膜防水卷材，可根據(jù)需要在高分子片材上復(fù)合組織物加強組成增強型高分子防水卷材。

一、主要特點

①單層卷材，雙道防線：PCM卷材是高分子片材和自粘卷材復(fù)合而成，兼有兩種防水材料的優(yōu)勢，大大提高了抗穿刺、耐候、自愈、耐高、低溫等性能，物理性能更優(yōu)異，化學(xué)性能更穩(wěn)定。

②搭接可靠,解決隧道和冬季施工難題：PCM卷材縱橫向搭接不但可以自粘搭接，也可以全焊接。雖然在冬季環(huán)境溫度很低時材料粘性不好，但可以采用全焊接的方式搭接，因而并不影響卷材防水層的完整性和質(zhì)量。

③施工方法多樣：可根據(jù)現(xiàn)場條件選擇：預(yù)鋪、濕鋪、干鋪、吊掛、機械固定等施工工法;施工靈活,效果優(yōu)。

④阻根自愈能力：PCM卷材具有橡膠的回彈性和超強的自粘性，對釘子等尖銳物體具有良好的裹覆作用，施工時卷材被砂子釘子等硬物戳穿后能自行愈合。具有阻根功能特別適合種植屋面。

⑤超強的“鎖水”功能：PCM卷材與基面的粘結(jié)力強，可將因卷材破損引起的滲漏限制在局部范圍內(nèi)，避免導(dǎo)致防水層整體失效。

⑥對基層條件要求低，簡便快捷：PCM卷材施工不受基層平整度的影響，還可以在潮濕基面上施工，施工自由度高，不受天氣影響可以大大縮短工期，節(jié)約成本。

⑦安全環(huán)保：PCM卷材以及配套產(chǎn)品，不含有機溶劑，施工現(xiàn)場也不存在使用明火作業(yè)現(xiàn)象，整個施工過程消除了對環(huán)境的潛在危害，也節(jié)約了能源。

⑧卷材寬幅大該卷材寬幅可達2.2m，減少搭接施工時間加快施工進度。

二、施工面要求

1、基面應(yīng)平整、干凈、堅固、無明水，施工前應(yīng)將基層上的塵土、碎石、雜物、工具及砂漿疙瘩清除干凈，在施工過程中還要隨時清掃。

2、基層大面一定要平整，局部凹凸不平及松動處應(yīng)鏟平或刨去重新填補，低凹處用聚合物水泥砂漿修補抹平，較薄時可用聚合物水泥漿涂刷。

3、陰陽角采用聚合物水泥砂漿抹成圓弧狀，陰角圓弧半徑R≥50mm,陽角圓弧半徑R≥20mm;也可抹成45度斜角。

相對于濕鋪或者火烤卷材，高分子預(yù)鋪卷材對基面的要求較低，但是最好也是需要達到防水施工的4大要素：平整、干凈、堅固、無明水。

地下室底板防水施工工藝(1.2厚PCM-CL反應(yīng)粘結(jié)型高分子預(yù)鋪防水卷材(高分子P類附砂)(預(yù)鋪反粘))

三、工藝流程

基層清理、修補→空鋪卷材→長、短邊搭接粘結(jié)→節(jié)點加強處理→揭除卷材隔離膜、綁扎鋼筋→檢查修補、質(zhì)量驗收→底板及面層施工。

四、施工要點

1、基層清理、修補：

用鐵鏟、掃帚等工具將基層表面的灰塵、浮砂、雜物清理干凈，基面無明水。陰陽角用水泥砂漿抹成圓弧，陰角半徑R≧50mm，陽角半徑R≧20mm?；鎽?yīng)堅實平整、干凈、無塵土、無油污，無明水。

2、空鋪卷材：

立面打釘固定防水卷材：固定點距卷材邊緣20mm處，釘距不大于500mm，釘長不小于30mm，且配合墊片將卷材牢固固定在基層表面上，墊層寬度不小于20mm。打釘部位(搭接邊除外)以寬度不小于100mm的雙面反應(yīng)粘卷材密封。平面卷材空鋪平順、整齊，無褶皺。底板邊緣應(yīng)預(yù)留至少300mm寬卷材上翻，待施工側(cè)墻卷材時上翻與側(cè)墻卷材搭接。

3、長、短邊搭接粘結(jié)：

采用干粘搭接，揭除搭接處卷材隔離膜，長、短邊搭接寬度不小于80mm，特別注意對釘孔部位的搭接覆蓋，用小壓輥壓實。天氣冷時，可用熱風(fēng)槍加熱卷材膠粘層進行搭接。

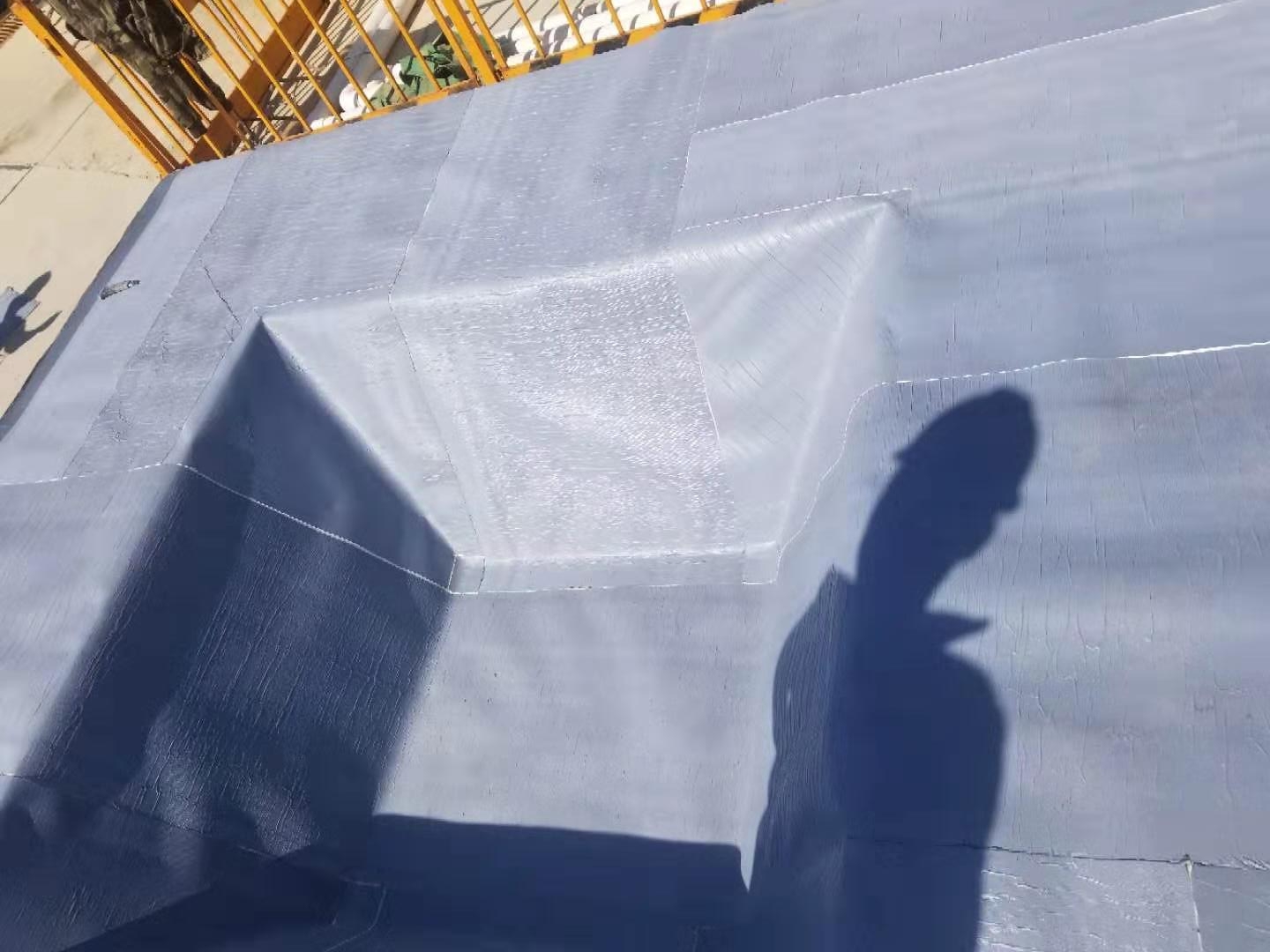

4、節(jié)點加強處理：

卷材大面積空鋪完成后，按規(guī)范要求，對節(jié)點部位進行加強處理，如陰陽角、變形縫、后澆帶、管樁上口等做加強層處理，寬度不小于500mm。

5、揭除卷材隔離膜、綁扎鋼筋：

將卷材長短邊搭接處隔離膜揭除干凈，后安排鋼筋操作工進場完場鋼筋捆扎。

6、檢查修補、質(zhì)量驗收：

對所用卷材面進行檢查，撕裂、刺穿、破損等缺陷處清理干凈，并加寬100mm重新鋪貼卷材。檢驗合格后立即安排質(zhì)量驗收，以便進行下一道工序。

7、底板及面層施工：

驗收合格的防水層，應(yīng)盡快澆筑底板混凝土，并按設(shè)計要求施工面層。施工完成后將現(xiàn)場清理干凈，做到工完場地清。

接下來是高分子預(yù)鋪卷材施工中的重點難點，以下是目前遇到的問題的解決方案，大家可以討論一下有沒有其他更好的方案，或者可能遇到的其他難點。

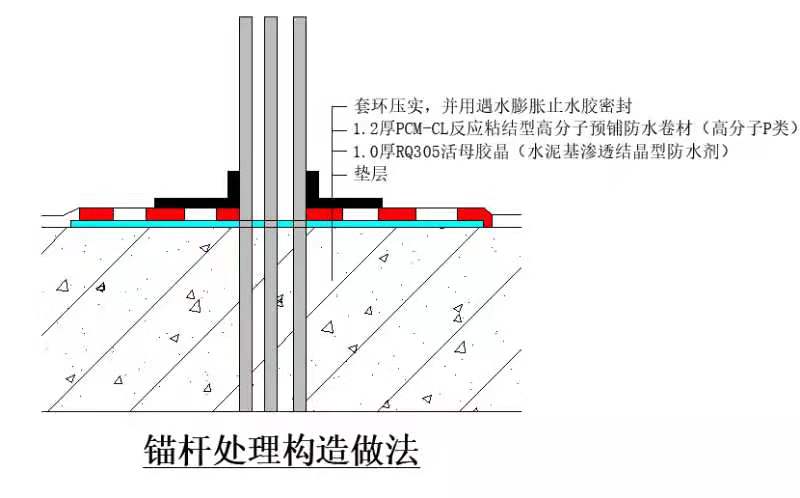

(一)錨桿節(jié)點處理

(1.0厚RQ305活母膠晶(水泥基滲透結(jié)型防水劑)+1.2厚PCM-CL反應(yīng)粘結(jié)型高分子預(yù)鋪防水卷材(高分子P類附砂)+遇水膨脹止水膠)

1、基面清理：

施工前將錨桿表面及底部灰塵、浮渣、松散層等雜物清理干凈。基層應(yīng)堅實、干凈、平整，無塵土、無油污。

2、涂刷活母膠晶：

活母膠晶：水=4：1(重量比)配料，使用電動攪拌機攪拌5分鐘，料中不含團粒即可。采用刮板施工，在錨桿周圍300mm范圍內(nèi)涂刷，刮涂均勻，不露底、不堆積;一般刮涂2遍即可達到設(shè)計厚度，第二遍刮涂需在第一遍初凝后進行，前后兩遍刮涂方向相互垂直。

3、檢查修補：

檢查所有涂層面有無漏涂情況，修補時將缺陷部位清理干凈，刮涂修補至設(shè)計厚度即可。

4、涂層養(yǎng)護、質(zhì)量驗收：

防水涂層初凝后，開始進行灑水或噴霧養(yǎng)護，每天不少于3次，養(yǎng)護持續(xù)時間2至3天。

5、鋪貼卷材：

將地下室底板施工所用的1.2厚高分子預(yù)鋪防水卷材鋪貼于錨桿周圍表面，并與大面卷材緊密搭接，緊貼于錨桿鋼筋底部。

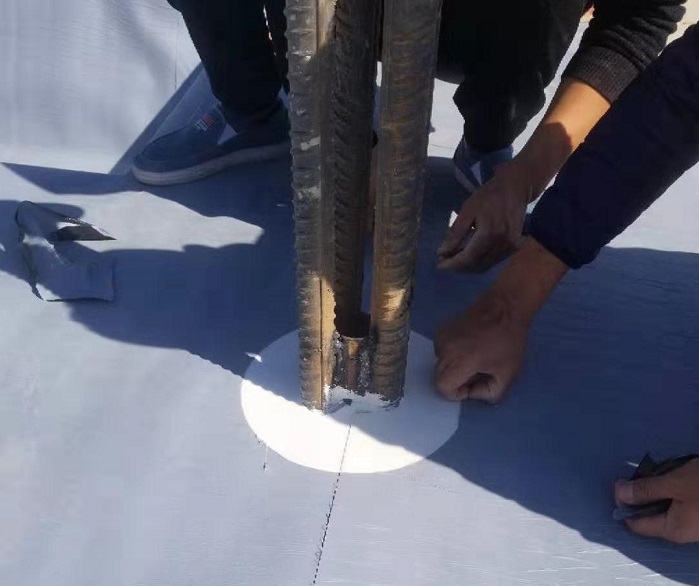

6、套環(huán)壓實、遇水膨脹止水膠密封處理：

將與錨桿邊緣尺寸相符的套環(huán)緊密套于錨桿邊緣，使其與卷材防水層和錨桿鋼筋緊密接觸，并壓實。在套環(huán)頂部用遇水膨脹止水膠填塞密封處理，使其表面無孔隙，無缺陷處。

7、檢查修補、驗收：

檢查所有防水層有無漏涂情況，修補時將缺陷部位清理干凈，刮涂修補至設(shè)計厚度即可。

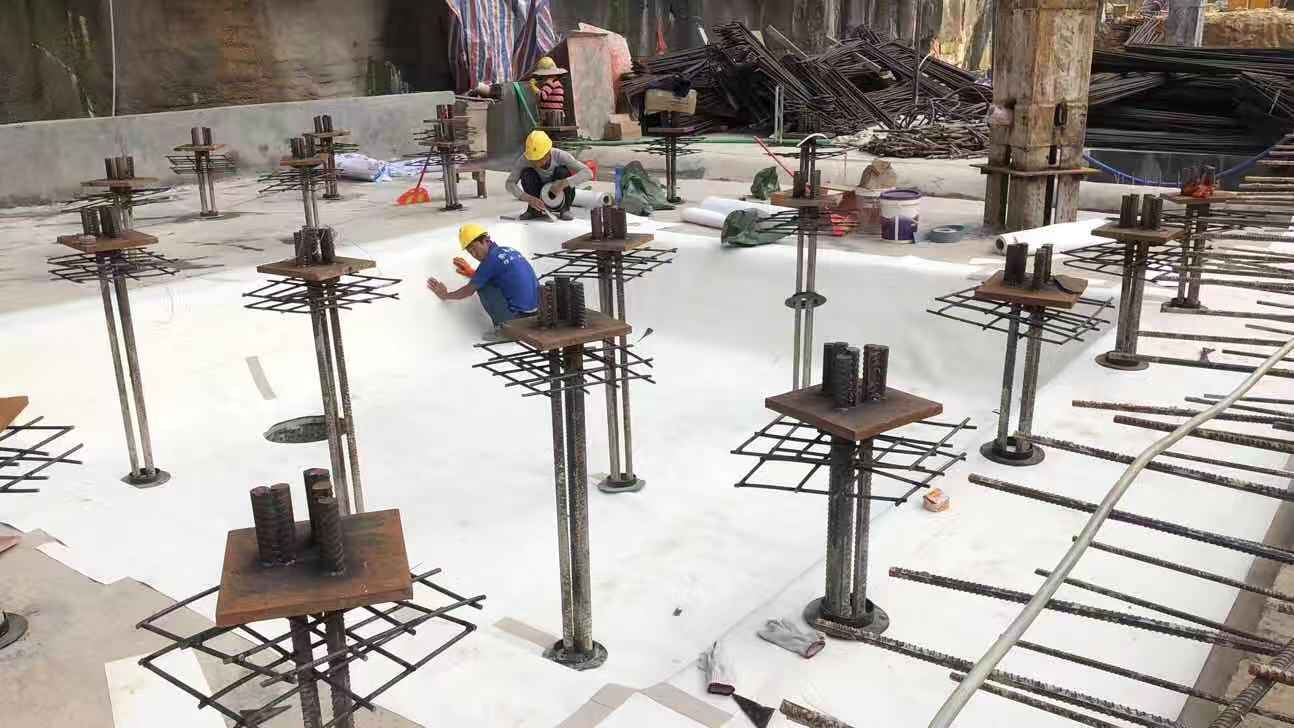

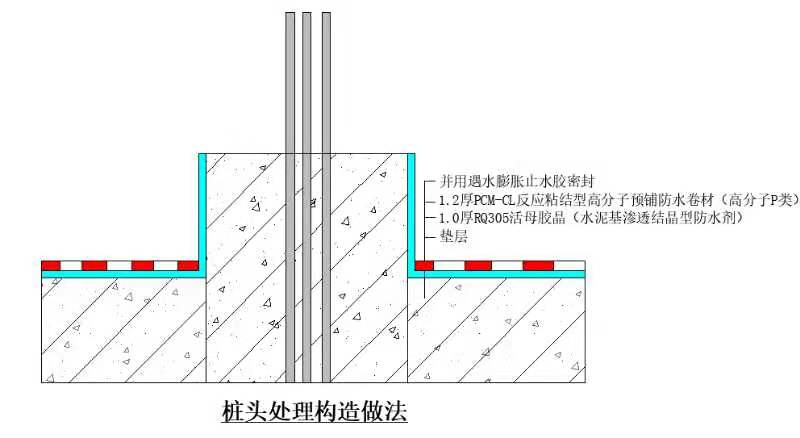

(二)樁頭處理

(1.0厚RQ305活母膠晶(水泥基滲透結(jié)型防水劑)+1.2厚PCM-CL反應(yīng)粘結(jié)型高分子預(yù)鋪防水卷材(高分子P類附砂)+遇水膨脹止水膠)

1、基面清理：

施工前將樁頭表面灰塵、浮渣、松散層等雜物清理干凈。基層應(yīng)堅實、干凈、平整，無塵土、無油污。

2、涂刷活母膠晶：

活母膠晶：水=4：1(重量比)配料，使用電動攪拌機攪拌5分鐘，料中不含團粒即可。采用刮板施工，在樁頭周圍300mm范圍內(nèi)涂刷，并涂刷至上部，刮涂均勻，不露底、不堆積;一般刮涂2遍即可達到設(shè)計厚度，第二遍刮涂需在第一遍初凝后進行，前后兩遍刮涂方向相互垂直。

3、檢查修補：

檢查所有涂層面有無漏涂情況，修補時將缺陷部位清理干凈，刮涂修補至設(shè)計厚度即可。

4、涂層養(yǎng)護、質(zhì)量驗收：

防水涂層初凝后，開始進行灑水或噴霧養(yǎng)護，每天不少于3次，養(yǎng)護持續(xù)時間2至3天。

5、鋪貼卷材：

將地下室底板施工所用的1.2厚高分子預(yù)鋪防水卷材鋪貼于樁頭周圍表面，并與大面卷材緊密搭接，緊貼于樁頭底部邊緣。

6、遇水膨脹止水膠密封處理：

在卷材與樁頭底部邊緣用遇水膨脹止水膠填塞密封處理，使其表面無孔隙，無缺陷處。

7、檢查修補、驗收：

檢查所有防水層有無漏涂情況，修補時將缺陷部位清理干凈，刮涂修補至設(shè)計厚度即可。

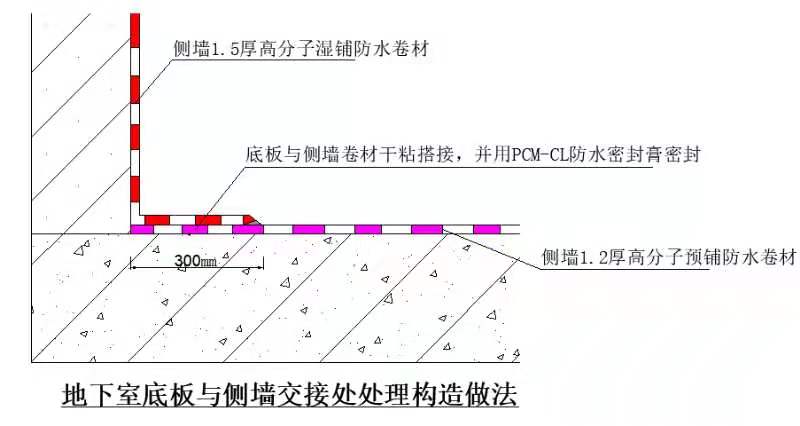

(三)側(cè)墻與底板搭接處

(1.2厚PCM-CL反應(yīng)粘結(jié)型高分子預(yù)鋪防水卷材(高分子P類附砂)+1.5厚PCM-CL反應(yīng)粘結(jié)型高分子濕鋪防水卷材(高分子膜)+PCM-CL防水密封膏)

1、基面清理：

施工前將底板與側(cè)墻交接處表面灰塵、浮渣、松散層等雜物清理干凈。基層應(yīng)堅實、干凈、平整，無塵土、無油污。

2、鋪貼底板高分子預(yù)鋪防水卷材：

按預(yù)鋪反粘工藝，將底板高分子防水卷材鋪貼至邊緣與側(cè)墻交接處，緊貼于邊緣。鋪貼應(yīng)平整、均勻、無缺陷。

3、鋪貼側(cè)墻高分子濕鋪防水卷材并密封：

按照濕鋪工藝，將側(cè)墻高分子濕鋪防水卷材鋪貼至交接處，并預(yù)留300mm搭接于底板卷材表面，卷材搭接處應(yīng)壓實平整，使其內(nèi)部無空鼓。搭接收頭處用PCM-CL防水密封膏密封。

4、防水層檢查修補、質(zhì)量驗收：

對卷材進行檢查，有破損的地方進行修補，一般采用比破損面積大100mm的同種卷材進行修補。防水層完工后應(yīng)盡快進行質(zhì)量驗收。
